De ECM-B3 3x400VAC AC-servomotoren zijn geschikt voor de Delta A3 en Delta B3A Delta servodrivers in de 3x400VAC versoie. Deze motoren, in combinatie met de A3 en B3 -servo drivers, bieden een grote technologische sprong voorwaarts, wat zal resulteren in geavanceerdere systemen, kortere cyclustijden en mogelijk de daarmee samenhangende kostenbesparingen.

Ook op het gebied van encoderresoluties zijn er grote stappen voorwaarts gemaakt. Er zijn verschillende types encoder beschikbaar: naast de 17-bit incrementele magnetische encoder is er nu ook een 24-bit incrementele optische encoder en zelfs een 24-bit absolute optische encoder, die ook in multi-turn (17-bits) werkt. Vergeleken met de eerdere ECMA-motoren die geschikt waren voor het B2-systeem, is deze 24-bit encoder een gigantische sprong van 160.000 pulsen/omw naar 16.777.216 pulsen per omwenteling. De hier aangeboden servomotor heeft ook een 24-bits incrementele optische encoder, welke binnen het bereik van 1 omwenteling gebruikt kan worden als een absolute encoder.

Ondanks de toegenomen prestaties zijn de nieuwe ECM-B3 AC-servomotoren veel compacter dan de eerdere generaties AC-servomotoren van Delta, zoals de ECMA-motoren. Voor een servomotor van 2000W met een flensmaat van 130x130mm is de lengte met ongeveer 20% afgenomen. De flensmaten en asdiameters zijn wel gelijk gebleven, wat overstappen van ECMA motoren naar de nieuwe ECM-B3 motoren zonder problemen mogelijk maakt.

Componenteigenschappen:

• Voltage: Geschikt voor 3x400VAC drivers
• Met of zonder rem: met rem

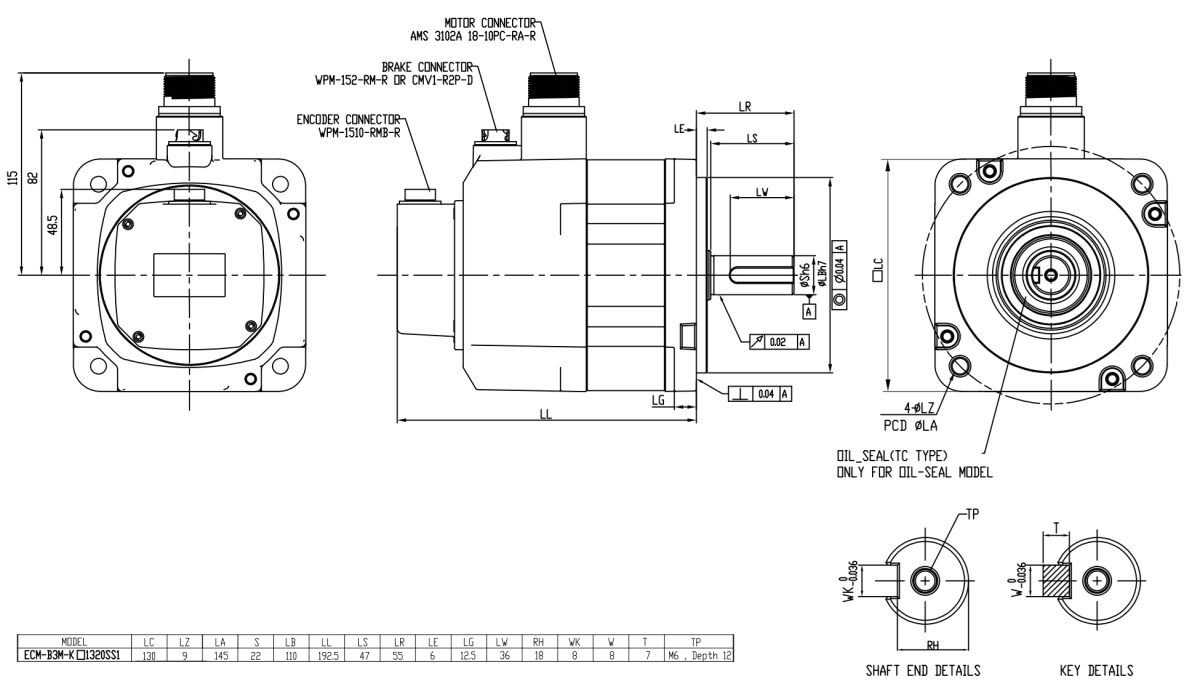

• Framemaat: 130 x 130 mm
• Nominaal uitgangsvermogen: 2000 W
• Nominaal uitgangskoppel: 9,55 Nm
• Nominaal toerentalbereik: 0 - 2000 tpm
• Volle snelheidsbereik: 2000 - 3000 tpm (veldverzwakkingsgebied, dus lager koppel in dit bereik)
• 24-bit incrementeel magnetisch/optische encoder (16.777.216 pulsen per omwenteling)
• Binnen het bereik van 1 omwenteling te gebruiken als een single-turn absoluut encoder

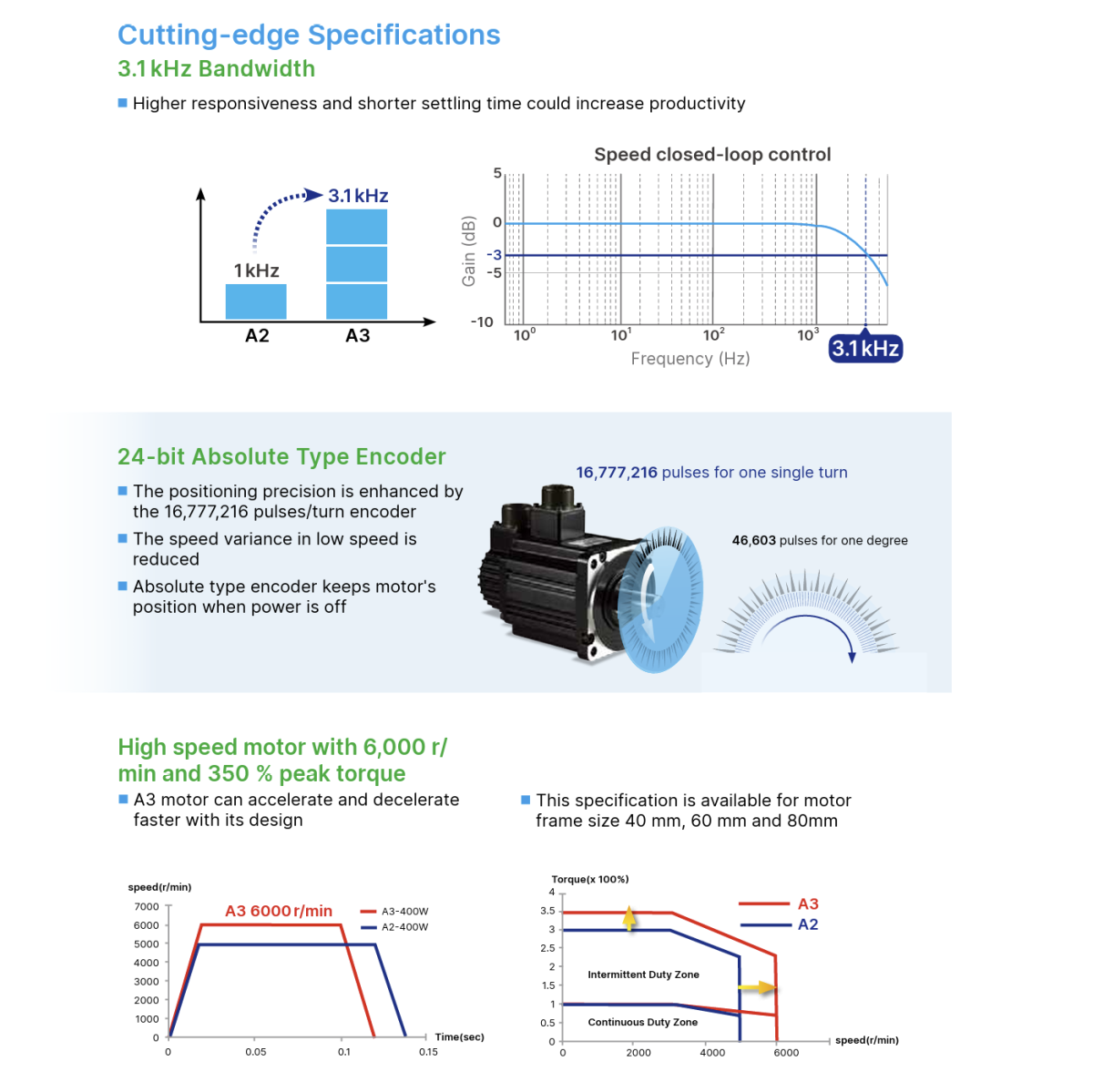

• Hogere prestaties dan voorgaande generaties (6000 tpm in plaats van 5000 tpm en 350% koppelboost in plaats van 300%)
• Verhoogd aantal pulsen op de encoders van 17 bit (160.000 pulsen per omwenteling) naar 24 bit (16.777.216 pulsen per omwenteling)
• Veel korter dan de modellen van de vorige generatie

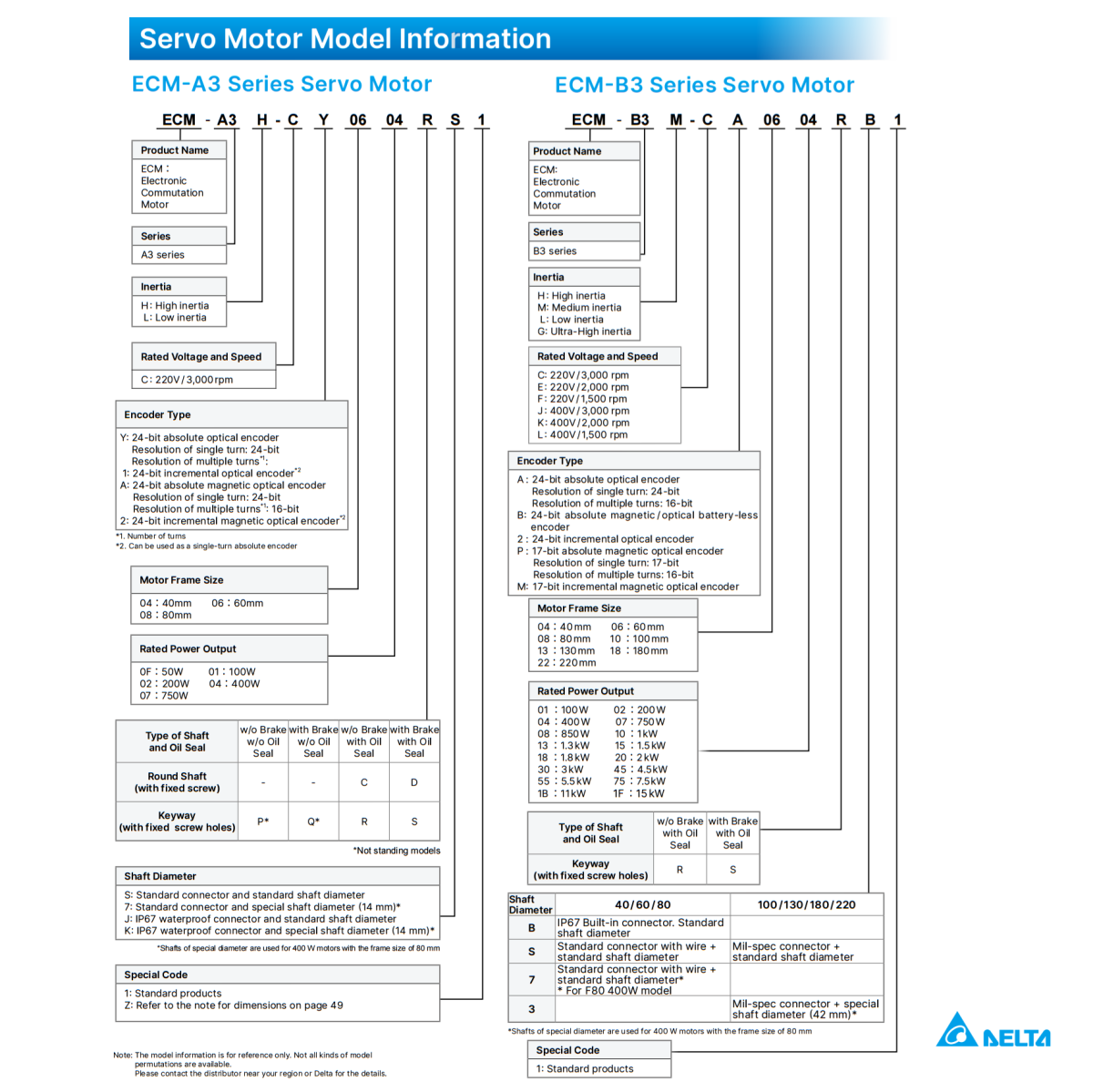

• Delta type nummer : ECM-B3M-K21320SS1
