De ferrietring onderdrukt hoogfrequente ruis en vermindert hoogfrequente interferentie in de voedingskabel, signaalkabel en connectoren. De ferrietring is meestal gemaakt van mangaan-zinkferriet. De impedantie van de ferrietring varieert met de frequentie. Normaal gesproken is de impedantie relatief laag voor laagfrequente signalen; naarmate de frequentie van het signaal toeneemt, neemt de impedantie echter dramatisch toe, wat de signaaloverdracht optimaliseert.

De ferrietring wordt vaak gebruikt wanneer randapparatuur (zoals de CNC of PLC controller) last heeft van ruis door geleiding en straling wanneer de servomotor in de 'Servo On'-stand staat. De parasitaire capaciteit tussen de kabels in het verdeelpaneel en de aarde is doorgaans klein, maar naarmate de frequentie van het signaal toeneemt (in de 'Servo On'-stand), wordt de weerstand van de parasitaire capaciteit klein genoeg om common-mode stroom door te laten lopen. Normaal gesproken leidt common-mode stroom alleen tot common-mode interferentie als gevolg van een instabiel circuit veroorzaakt door een slechte verbinding in het voedingscircuit of tussen de servoaandrijving en de aarde. Als er common-mode stroom door de externe kabels loopt, kan er ook common-mode interferentie optreden als gevolg van elektrische interferentie veroorzaakt door een instabiel elektrisch potentiaal.

Bij het onderdrukken van common-mode interferentie zorgt de ferrietring voor wervelstroomverliezen in hoogfrequente signalen, die vervolgens worden omgezet in warmte. De ferrietring fungeert als een laagdoorlaatfilter om hoogfrequente ruis effectief te onderdrukken en de stabiliteit van het circuit te waarborgen, terwijl de impedantie voor laagfrequente signalen relatief laag is.

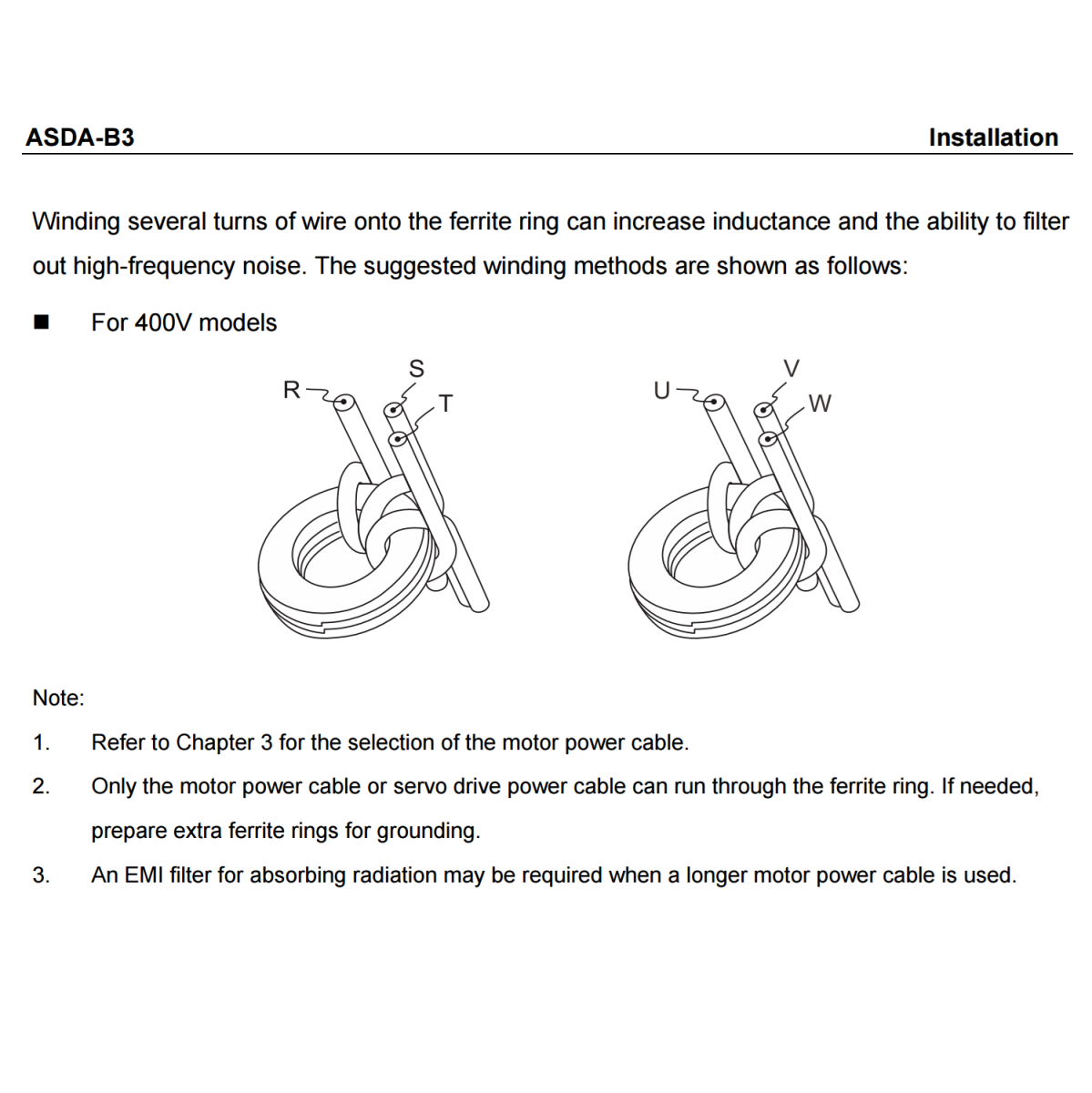

Door de draden meerdere keren om de ferrietring te wikkelen, kan de inductantie en het vermogen om hoogfrequente ruis te filteren worden verhoogd. De voorgestelde wikkelmethoden worden weergegeven in de productafbeeldingen.

Component eigenschappen:

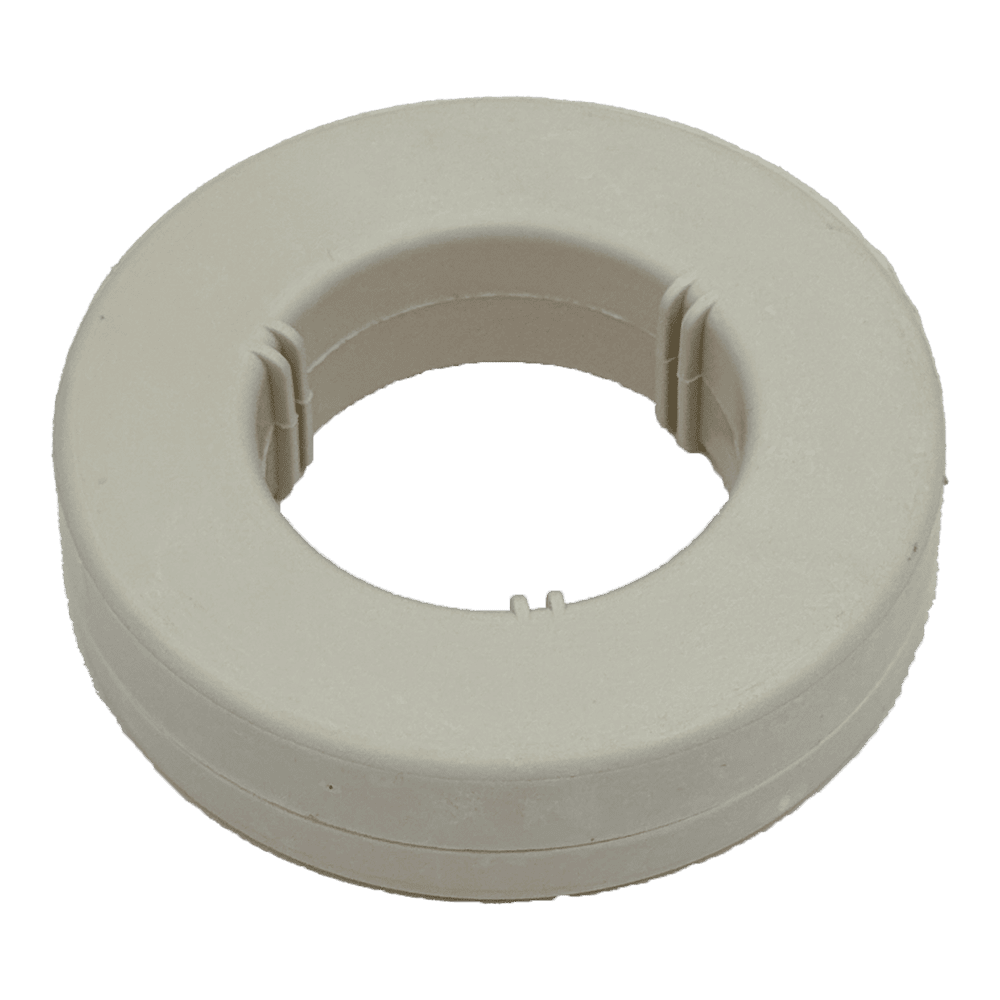

• Delta-onderdeelnummer: ASD-ACFC7K00
• Geschikt voor gebruik met Delta B3- en A3-servosystemen (werkt ook met frequentieomvormers en andere merken servosystemen)
• Buitendiameter: 68 mm (+/- 0,6 mm)
• Binnendiameter: 44 mm (+/- 0,6 mm)
• Hoogte/breedte: 13,5 mm (+/- 0,5 mm)
• Inductantie: 2,6 mH ±25%
• Initiële permeabiliteit: 5500
