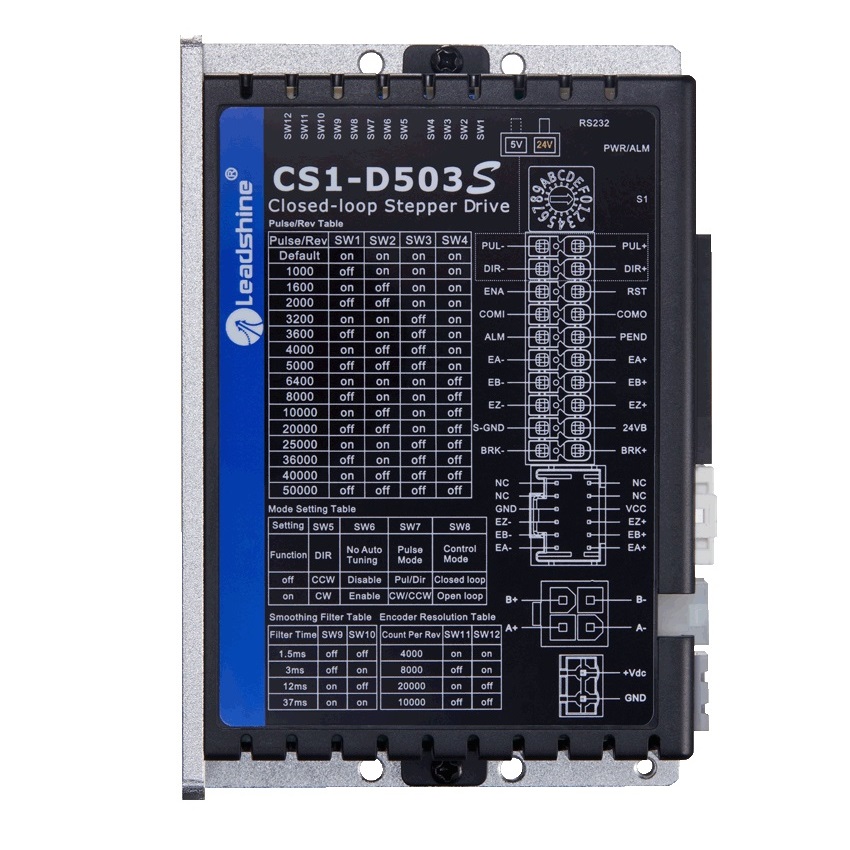

Closed Loop Stepper Drive CS1-D503S 50V 3,0A (2phase)

Artikelnummer 6291
Leadshine
Goed op voorraad Goed op voorraad
Algemene condities
Aantallen 5 - > 5,00 % op de verkoopadviesprijs van 105,00 99,75
Aantallen 10 - > 10,00 % op de verkoopadviesprijs van 105,00 94,50
Aantallen 50 - > 15,00 % op de verkoopadviesprijs van 105,00 89,25
Aantallen 100 - > 20,00 % op de verkoopadviesprijs van 105,00 84,00
105,00 exclusief btw Prijs per stuk
Omschrijving
Bijlagen
Korting
Compatibele Producten

De CS1-D503S kan eenvoudig 2-fase NEMA8,11,17 Leadshine stappenmotoren met incrementele encoders aandrijven. Vergeleken met open-regel lus stepper systemen kan een met CS1-D503S uitgerust gesloten-regellus stepper systeem potentieel verlies van stappen elimineren, realtime positie foutcorrecties uitvoeren en heeft het geen koppel reservering nodig. Ook behoudt  de CS1-D503S typische Leadshine kenmerken zoals beperkte warmteontwikkeling en vibratie en een laag geluidsniveau. De CS1 heeft tov van de CS series een aantal extra unieke eigenschappen. Naast een enable ingang, heeft deze ook een reset ingang, waarmee het mogelijk is om vanuit de PLC of CNC foutmeldingen te resetten. Daardoor is het niet meer nodig om voeding volledig uit te schakelen voor een reset. Verder is er naast de Alarm/Fout uitgang ook een in positie uitgang. Deze laat weten dat het systeem zijn setpoint/doel bereikt heeft. Dit kan handig zijn als je pas een uitgang wil schakelen, wanneer het systeem echt in de gewenste positie staat. Wat ook nieuw is, is dat deze driver intern een rem aansluiting heeft, er is niet meer een extern relais nodig, de remspoel mag je direct aansluiten op de driver. En het laatste wat nieuw is, is dat deze driver ook differentiële encoder-uitgangen heeft (A/B/Z), die kun je terug koppelen aan een hoger gelegen systeem om daar bijvoorbeeld ook de positie bij te houden.

Component eigenschappen:

  • Stap & Richting (PUL/DIR) of CW/CCW (dubbele puls) aansturing
  • Ingangsspanning: 20-50VDC
  • Uitgaande stroom: 0.5-3.0A
  • 5V / 24V stuurspanning, spanningsinstelling door middel van DIP switch, standaard is 24V
  • Maximale stapfrequentie: 500kHz (bij 5V stuurspanning) of 200kHz (bij 24V stuurspanning)
  • 15 microstep instellingen van 200-51.200 via software of 800-51.200 instelbaar via DIP switches
  • Optisch ontkoppelde ingangen
  • Fout uitgang en In positie uitgang
  • Rem uitgang (mag rechtstreeks op de motor aangesloten worden)
  • Encoder uitgang A+,A-,B+,B- en optioneel Z+ Z- (motor moet dan Z-puls hebben)
  • Naast een enable ingang heeft deze drive rook een Reset ingang, om foutmeldingen mee te resetten van een PLC
  • Bescherming tegen over-voltage, over-current, volgfouten, etc.
  • Compatibel met oudere ES series
  • CS1 S-model voor superieure prestaties
  • Verbeterde prestaties, vooral op lage snelheid (30-120rpm)
  • CE-gecertificeerd en voldoet aan RoHS

Bijlagen

Hier staan alle bijlagen van dit artikel. Klik op het icoon om deze te downloaden.

6291-1_Closed_Loop_Stepper_Drive_CS1-D503S_50V_3,0A_(2phase)STEP214.stp 6291-1 Closed Loop Stepper Drive CS1-D503S 50V 3,0A (2phase)STEP214
6291-2_Closed_Loop_Stepper_Drive_CS1-D503S_50V_3,0A_(2phase)STEP242.stp 6291-2 Closed Loop Stepper Drive CS1-D503S 50V 3,0A (2phase)STEP242
6291-3_Closed_Loop_Stepper_Drive_CS1-D503S_50V_3,0A_(2phase)User_Manual_V1.1.pdf 6291-3 Closed Loop Stepper Drive CS1-D503S 50V 3,0A (2phase)User Manual V1.1
6291-4_Leadshine_Motion_Studio_Stepper_V1.3.10.zip 6291-4 Leadshine_Motion_Studio_Stepper_V1.3.10
6291-5_Motion_Studio_Stepper_Software_Quick_Start.pdf 6291-5 Motion_Studio_Stepper_Software_Quick_Start
