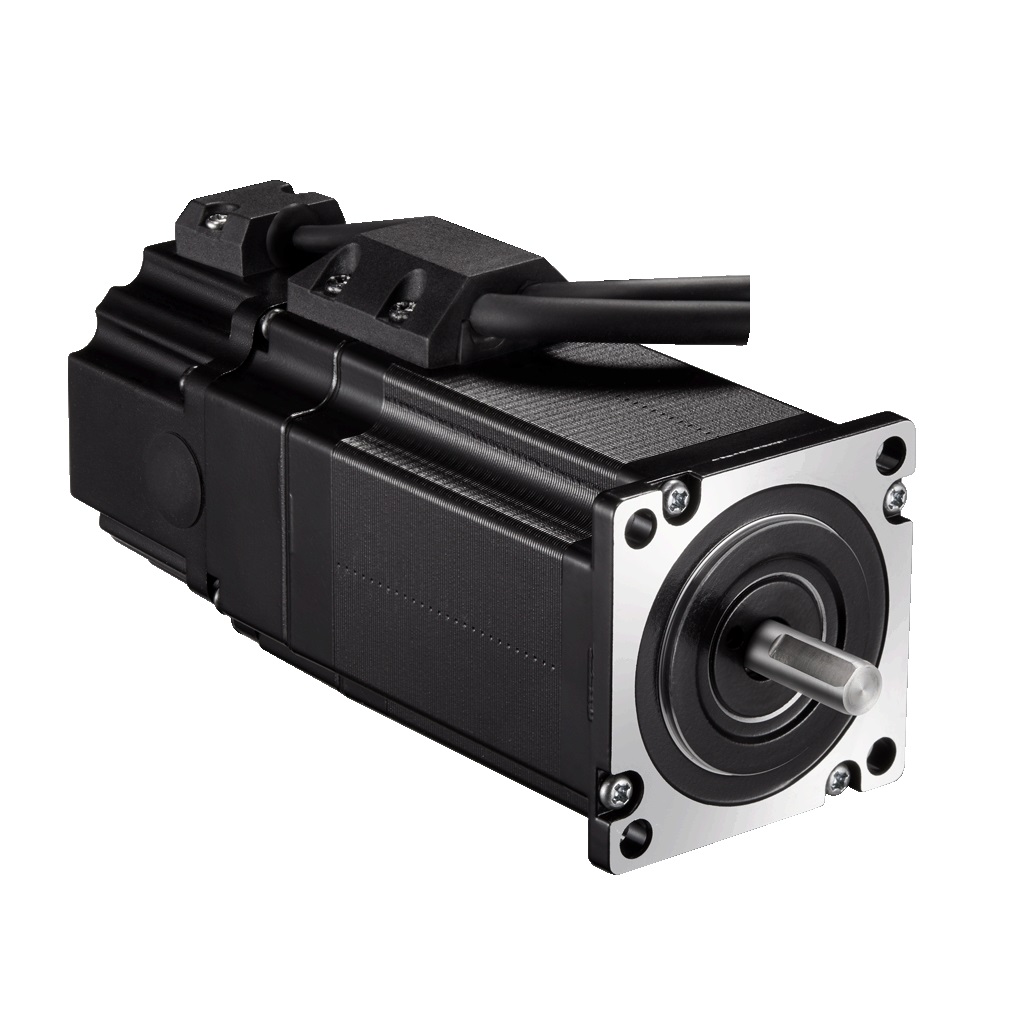

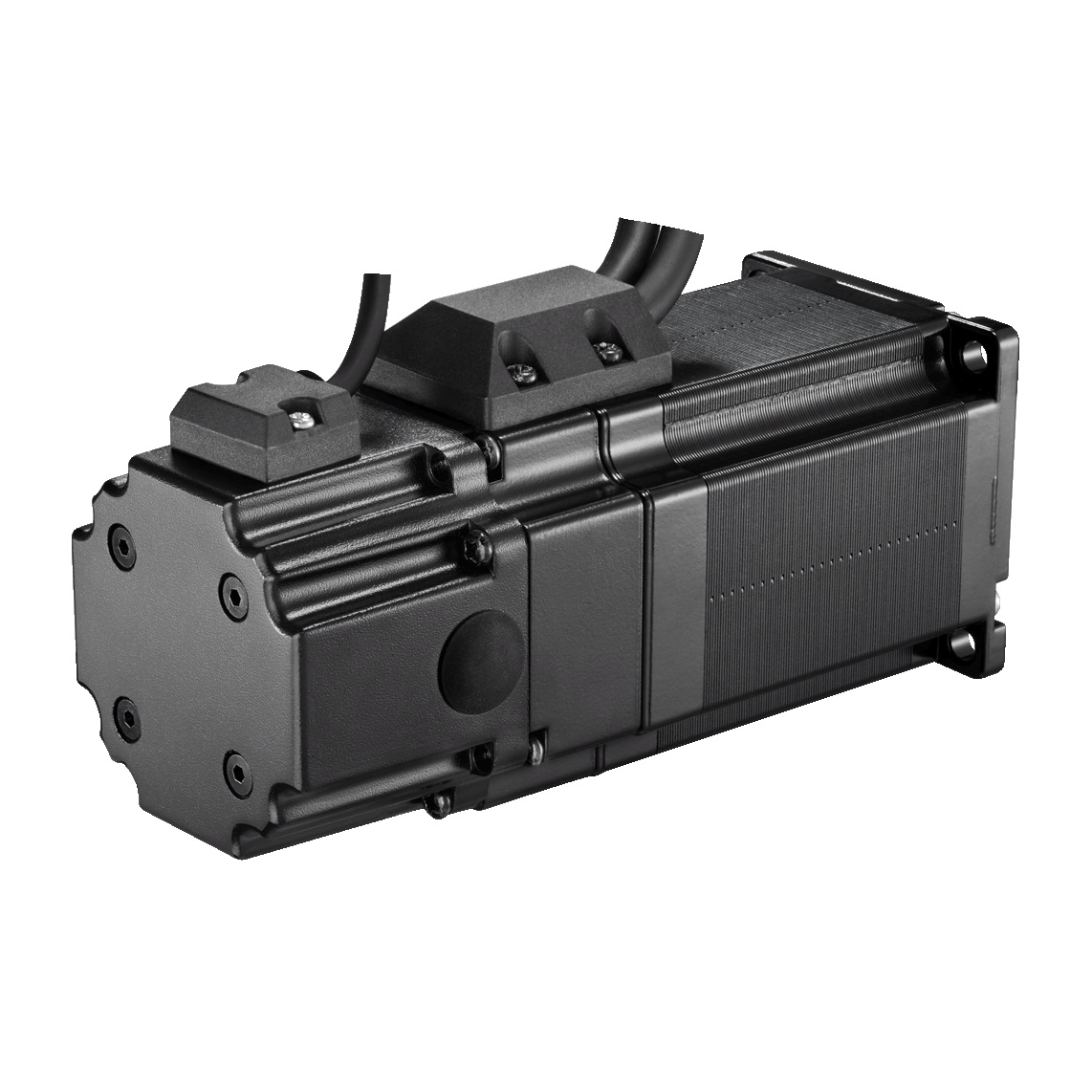

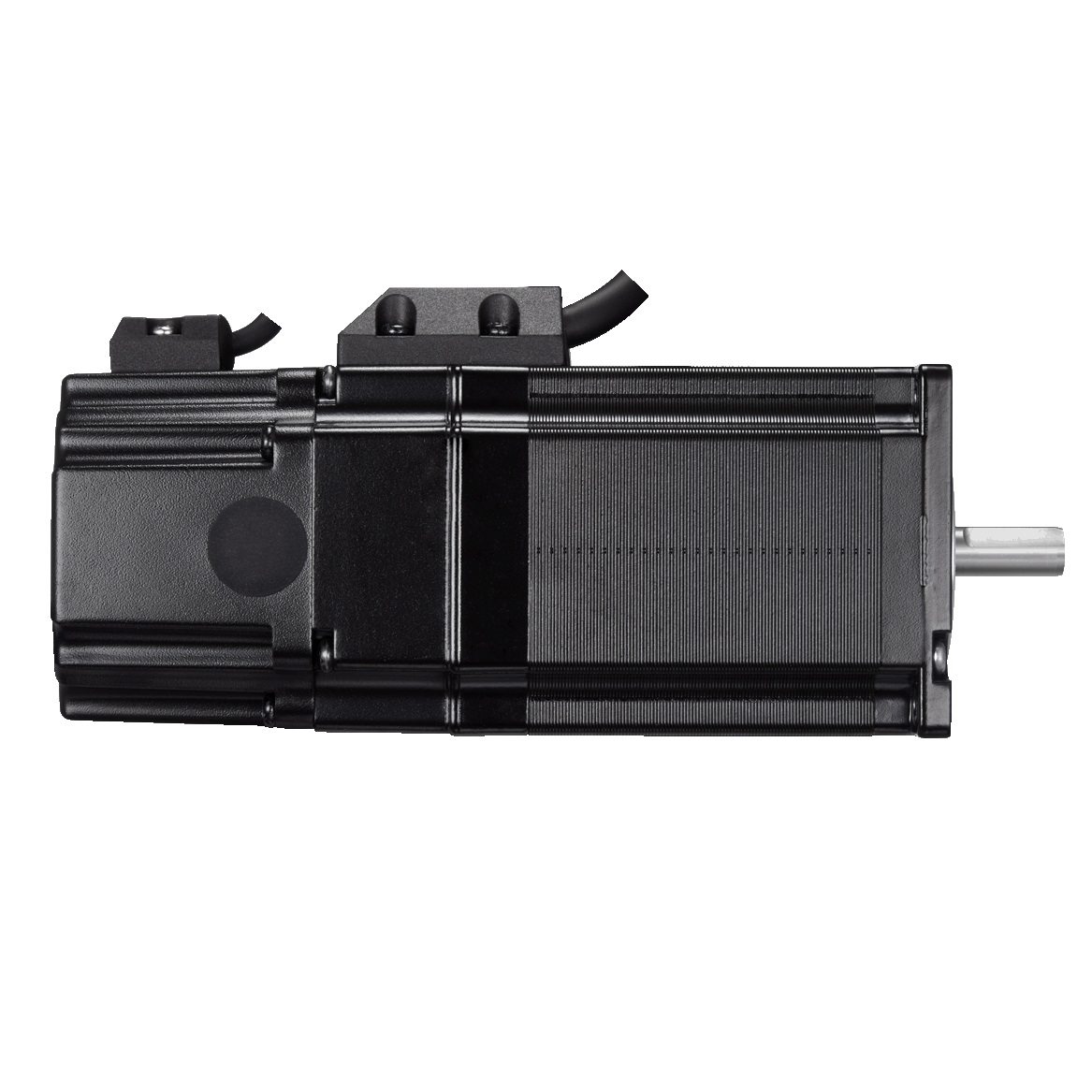

Closed Loop Stepper Motor with Brake NEMA23-2.3Nm CS-M22323B (2phase)

CS-M22323B is een 2 fase NEMA23-2.3Nm stappenmotor met geïntegreerde 1.000-lijns incrementele encoder. Wanneer aangedreven door de 2-fasen CS-D507E-aandrijving, is de positielus tussen de motor en de aandrijving volledig gesloten. Daarom wordt het verlies van stappen dat de acceptatie van stepper-systemen beperkt, volledig geëlimineerd. Dit model heeft ook een geïntegreerde rem. De rem heeft een houdkoppel van 2Nm en is actief als er geen stroom op staat. Pas 24VDC-voeding toe om het vrij te geven. Dit wordt vaak gebruikt op de Z-as van een CNC-machine of 3D-printer om te voorkomen dat de kop op het product valt, mocht er een stroomstoring optreden.

Componenteigenschappen:

• 2 fase
• NEMA 23 framemaat
• Houdkoppel van 2,3 Nm
• Snelheidsbereik: 0 - 1900 tpm
• Geïntegreerde 1000 lijnen (4000 counts/omwenteling) kwadratuur roterende encoder
• Geïntegreerde rem met houdkoppel van 2 Nm (actief wanneer er geen stroom aanwezig is, pas 24 VDC toe om te lossen)
• Hoge precisie, lage motorverwarming en weinig trillingen
