DCNC-HSR-F130 I=10 Hollow Shaft Reducer (NEMA34)

Artikelnummer 3790
DamenCNC
Goed op voorraad Goed op voorraad
Algemene condities
Aantallen 3 - > 5,00 % op de verkoopadviesprijs van € 899,99 € 854,99
Aantallen 5 - > 10,00 % op de verkoopadviesprijs van € 899,99 € 809,99
899,99 exclusief btw Prijs per stuk
Omschrijving
Bijlagen
Korting
Compatibele Producten
The hollow-shaft helical gearbox enables a compact reducer giving an output torque associated with longer motor/planetary gearbox designs. So the motor and the gearbox can now fit into spaces where a normal gearbox does not fit. The large hollow shaft allows cables to go through, perfect for an A,B or C axis, or an indexing table. When using it as a 4th axis, it allows pipe material to fit through. The gearboxes can be fitted with NEMA34 StepperMotor or Closed Loop StepperMotor. The input shaft is 14mm, which is standard on a NEMA34 motor. We also have a different flange in case you will use a 400W Delta Servo Motor 60x60 flange size, which also has 14mm shaft. The hollow shaft reducer is perfect for applications, with high inertial loads being positioned with high accuracy and speed using a integrated cross roller bearing. The cross roller bearing also allows high axial loads to be present on the bearings. This can simplify your design, since you no longer need to add your own thrust bearings. The low backlash of 30 arc-seconds or less is perfect for critical CNC applications. Also the stiffness is much higher, when compared to a belt driven system. Higher reduction ratios can be achieved by using together with planetary gearbox or right angle gearboxes. Features & benefits: NT Hollow-shaft Helical Gearbox: High precision Low backlash High Stifness/Rigidity (required for a B or C axis) Large hollow rotary platform Accurate and stable / fast position in inertia load (Cross roller bearing) Direct fit and space saving: no belt pulley nor coupling needed, compared to ordinary mechanism design Typical applications include indexing tables, laser cutting machines etc.

Component eigenschappen:

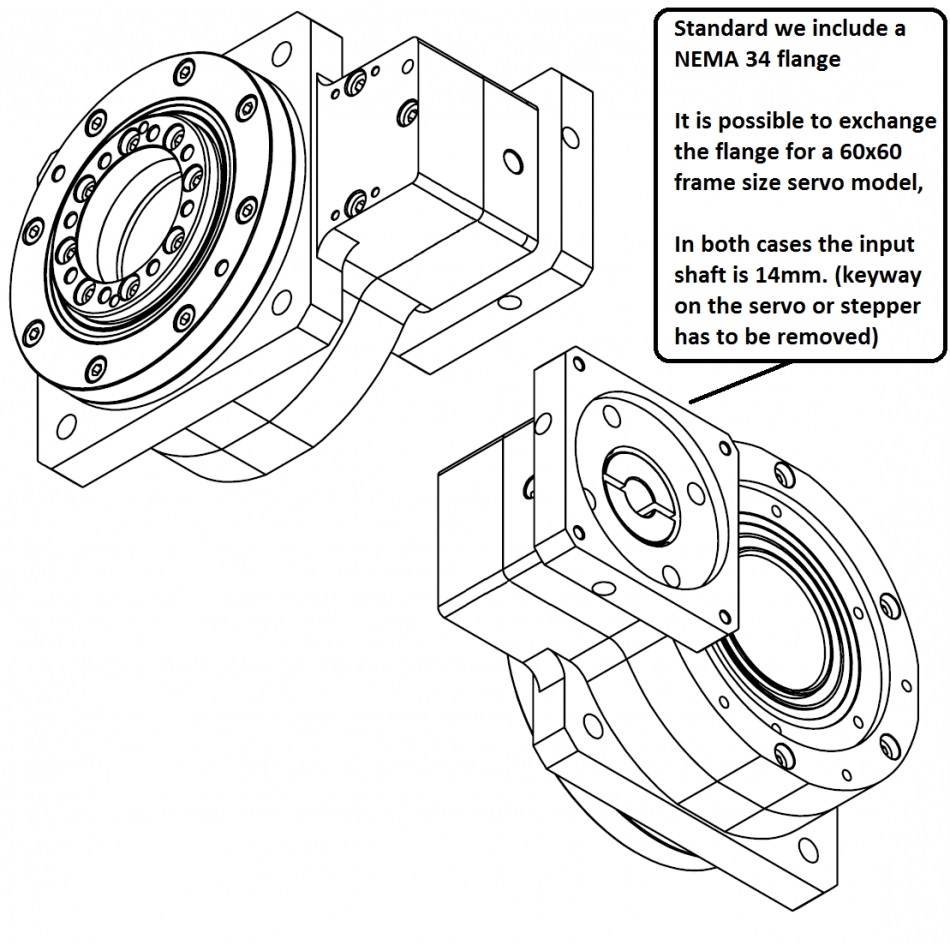

  • Compatible with our NEMA34 Stepper Motors or 60x60mm 400W Servo Motors
  • OPTIONAL: Flange for 60x60mm Servo Motor (Delta or others with 14mm shaft)
  • Low Backlash: 30arc-seconds or less
  • Hollow bore for wiring or shafts, driven by your servo motor via large helical ring gear integrated in a rotating flange, which provides smooth, accurate, fast positioning and indexing
  • Flange rotates on precision high capacity “cross roller” type bearing for positional accuracy, rigidity and heavy axial loads
  • Larger reduction ratios achievable by fitting with a planetary gearbox (GNP series) or right angle gearbox (WS series)
  • Direct fixing arrangement with a simple and reliable design
  • High Stifness/Rigidity Allows it to be used in more demanding applications.



Bijlagen

Hier staan alle bijlagen van dit artikel. Klik op het icoon om deze te downloaden.

3790-1_DCNC-HSR-F130_I=10_Hollow_Shaft_Reducer_(NEMA34)_STEP214.stp 3790-1 DCNC-HSR-F130 I=10 Hollow Shaft Reducer (NEMA34) STEP214
3790-2_DCNC-HSR-F130_I=10_Hollow_Shaft_Reducer_(60x60_Servo)_STEP214.stp 3790-2 DCNC-HSR-F130 I=10 Hollow Shaft Reducer (60x60 Servo) STEP214
3790DCNC-HSR-F130-N34B14-I10_Hollow_Shaft_Reducer_110_NEMA34(14.00mm_Shaft)_Dimensions.pdf 3790DCNC-HSR-F130-N34B14-I10 Hollow Shaft Reducer 110 NEMA34(14.00mm Shaft) Dimensions
