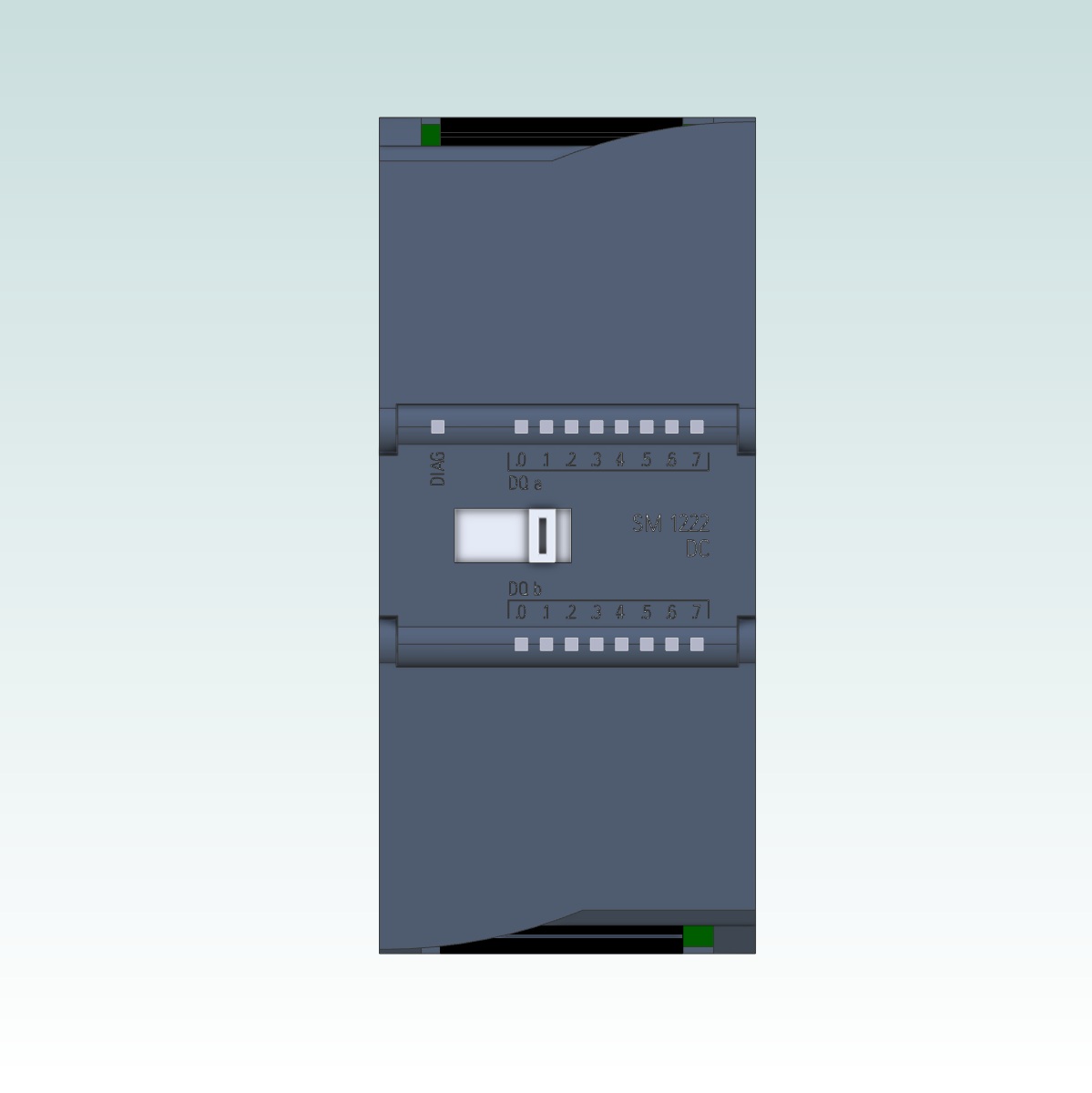

Digital Output Module - SM1222 - 16xDO - (6ES7222-1BH32-0XB0) for PLC S7-1200

Siemens SIMATIC S7-1200 PLC digitale uitgangsmodule, (B x H x D) 45 x 100 x 75 mm, 16 digitale uitgangen, elektrische aansluiting met schroefklemmen. Dit is een transistorversie van de 16xDO-uitgangskaart. Deze kan maximaal 0,5 A per uitgang schakelen, met een ohmse belasting. Bij inductieve belastingen wordt een maximaal vermogen van 5 W aanbevolen. De uitgangen worden altijd bedraad in PNP. Om bijvoorbeeld een klein 24VDC relais aan te sluiten, wordt A2(-) verbonden met aarde en A1(+) met de uitgang geschakeld. Omdat het in dit voorbeeld een inductieve belasting betreft, moet het vermogen minder dan 5 W zijn, bij 24 V DC is dat ongeveer 200 mA.

Als u meer stroom nodig heeft, is een extra hulprelais vereist. U kunt er ook voor kiezen om de relaisversie van de SM1222 te kopen, die 2 A per uitgang aankan. Bij DamenCNC geven we de voorkeur aan de transistorversie van de outputkaarten. Deze bevatten namelijk geen mechanische onderdelen die na verloop van tijd slijten. Dat maakt het een zeer betrouwbare oplossing. Waar u jaren plezier van heeft.

Bij DamenCNC gebruiken we deze modules vaak wanneer we de S7-1200 CPU moeten uitbreiden met extra digitale uitgangen.

Deze uitbreidingskaart wordt rechts van de S7-1200 CPU op de DIN-rail geplaatst. Het is een relatief compacte unit die 45 mm van de DIN-railbreedte inneemt.

Componenteigenschappen:

• Producttype: Accessoire voor Siemens S7-1200 PLC
• Producttype: Digitale uitgangsmodule voor Siemens S7-1200 PLC
• Siemens productnaam: SM 1222, 16 DO, 24 V DC, transistor 0,5 A (per uitgang)

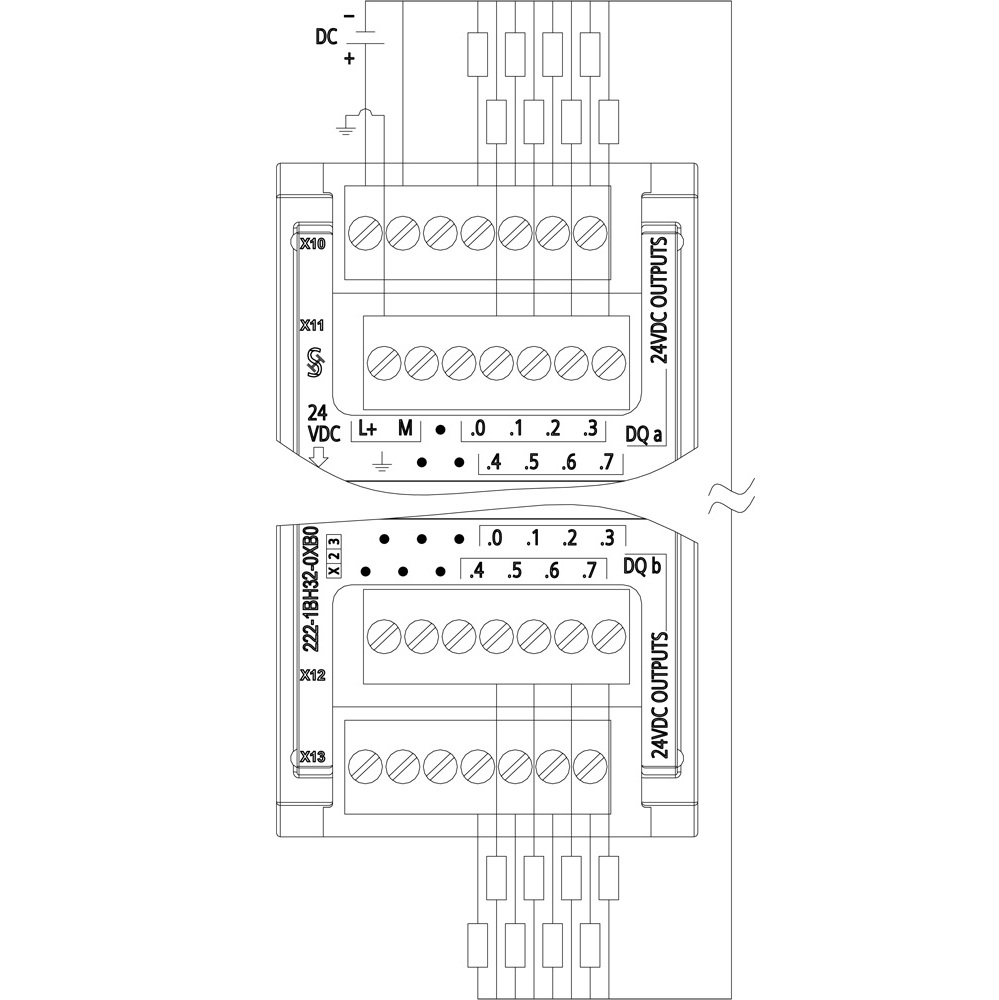

• NPN of PNP: Alleen PNP-bedrading (zie schema in de derde afbeelding)
• Spanning: 24 V DC
• Spanningsbereik: 20,4...28,8 V DC
• Stroom ohmse belasting: 0,5 A
• Stroom inductieve belasting: 0,2 A bij 24 V DC of 5W
• Vereiste Siemens software (STEP 7 Basic)
• Goedkeuringen: CE, cULus, UL, UKCA
• Kortsluitbeveiliging: Nee

Mechanische gegevens:

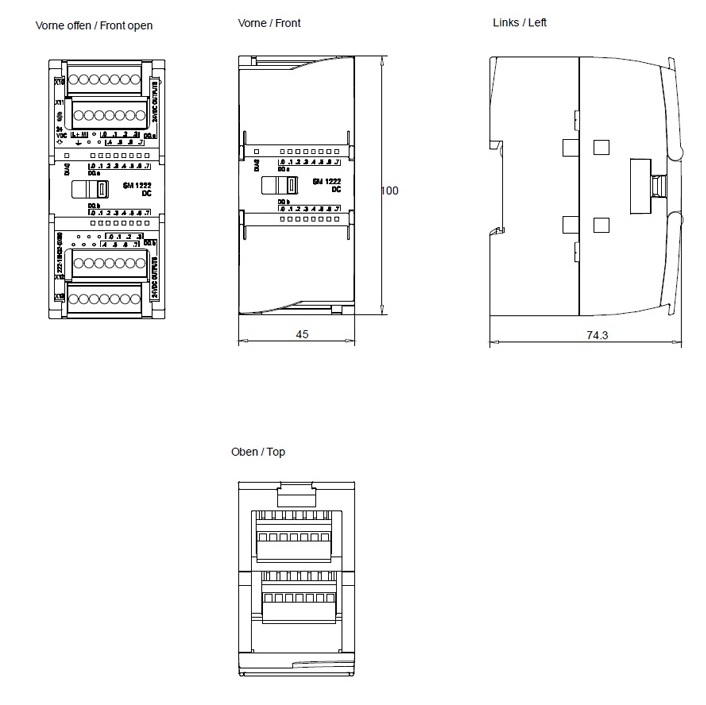

• Afmetingen (B x H x D) 45 x 100 x 75 mm
• Montage: Aan de rechts van de CPU
• Montagetype: DIN-rail 35

Omgevingscondities:

• Omgevingstemperatuur min. -20 °C
• Omgevingstemperatuur max. 60 °C
• Beschermingsklasse: IP20
