K3S-I-001S - Touch probe - Ø3 Tip - NC - IP68 - 5M Cable

Hoogwaardige bedrade 3D meettaster, gemaakt in Japan. Deze bedrade taster is veel betaalbaarder dan infrarood- of radiotasters; de prijs is ongeveer een kwart van die van een infraroodtaster. Hij is echter niet geschikt voor elke toepassing. Radio- of infraroodtasters zijn vaak handiger op CNC-freesmachines, waar het gereedschap op een gereedschapswisselaar kan worden geplaatst. Omdat dit een bedrade taster is, kan hij niet worden gebruikt in een automatische gereedschapswisselaar. Deze bedrade taster is gericht op een andere toepassing. Op CNC-draaibanken (Zwitsers type) past de diameter van 19,05 mm op de standaard gereedschapsinterfaces. Hij kan dus worden gebruikt als taster op Zwitserse draaibanken, zoals die van Citizen. Op CNC-slijpmachines worden ze vaak gebruikt op een arm die pneumatisch aan/uit kan worden geschakeld. Op CNC-routers of andere speciaal machines kan hij ook worden geïntegreerd op een pneumatische schuif die wordt geactiveerd wanneer u wilt meten en intrekt wanneer u hem niet nodig hebt. Qua formaat is deze 3D taster heel erg compact, de diameter van de behuizing is slechts 19,05 mm. Hierdoor is hij ook geschikt voor metingen in zeer krappe ruimtes. Bij het bouwen van een serie machines is het om deze redenen erg interessant om een dergelijke 3d taster in het ontwerp te integreren. Hij is veel compacter en zeer betaalbaar. De herhaalbaarheid van de metingen is binnen 0,001 mm en de contactkrachten zijn zeer laag met 0,3-0,6 N in de XY-richting, wat betekent dat u zeer goede en betrouwbare metingen kunt verrichten. We leveren standaard een interface relais mee. Deze zorgt ervoor dat er 2 kanalen zijn. 1 x NO (normaal open) en 1 x NC (normaal gesloten). Dit is een potentiaal vrije uitgang. Deze kan 100mA schakelen, en werkt tot DC200V. Meest gangbaar is om met 12-24VDC te werken, waar de CNC machines ook mee overweg kan.

Componenteigenschappen:

• Productcategorie: Bedrade taster
• Toepassingen: CNC-freesmachines, CNC-draaibanken, CNC-slijpmachines, kwaliteitscontrole (low cost CMM)
• Gebruiksdoel: Meten van de buiten- en binnendiameter op het eindvlak van een werkstuk, meten van het werkstukcentrum
• Meetrichting: 3 dimensies X, Y en Z. (Z-trekmeting niet toegestaan!)
• Herhaalbaarheid: 0,001 mm (bij een meetsnelheid van 50-500 mm/min)
• Beschermingsgraad: IP68
• Voorslag: 0
• Aanbevolen meet snelheid: 50-500 mm/min
• Slag X & Y = +/- 7 graden (met stylus F-R30T-205)
• Slag Z = 3,5 mm
• Contactkracht X & Y = 0,3-0,6 N
• Contactkracht Z = 5,5 N

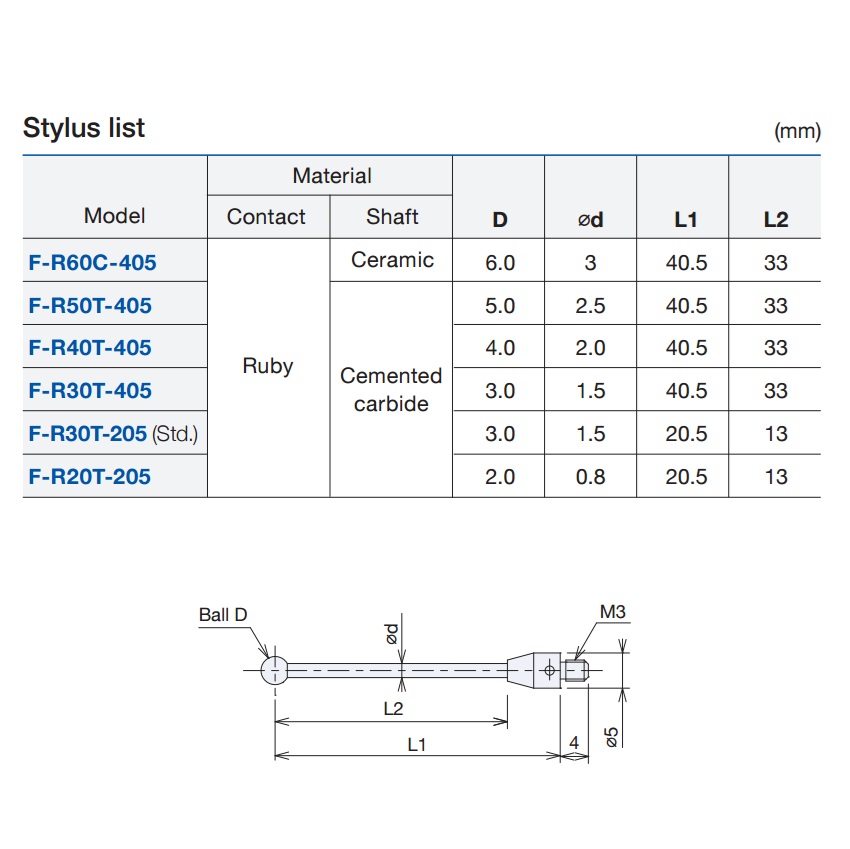

• Stylusinterface: M3 schroefdraad (standaard wordt 1 stylus meegeleverd) F-R30T-205)
• Kabel: Oliebestendige kabel met een diameter van 5 mm, 2 aders, treksterkte 30 N, minimale buigradius R7

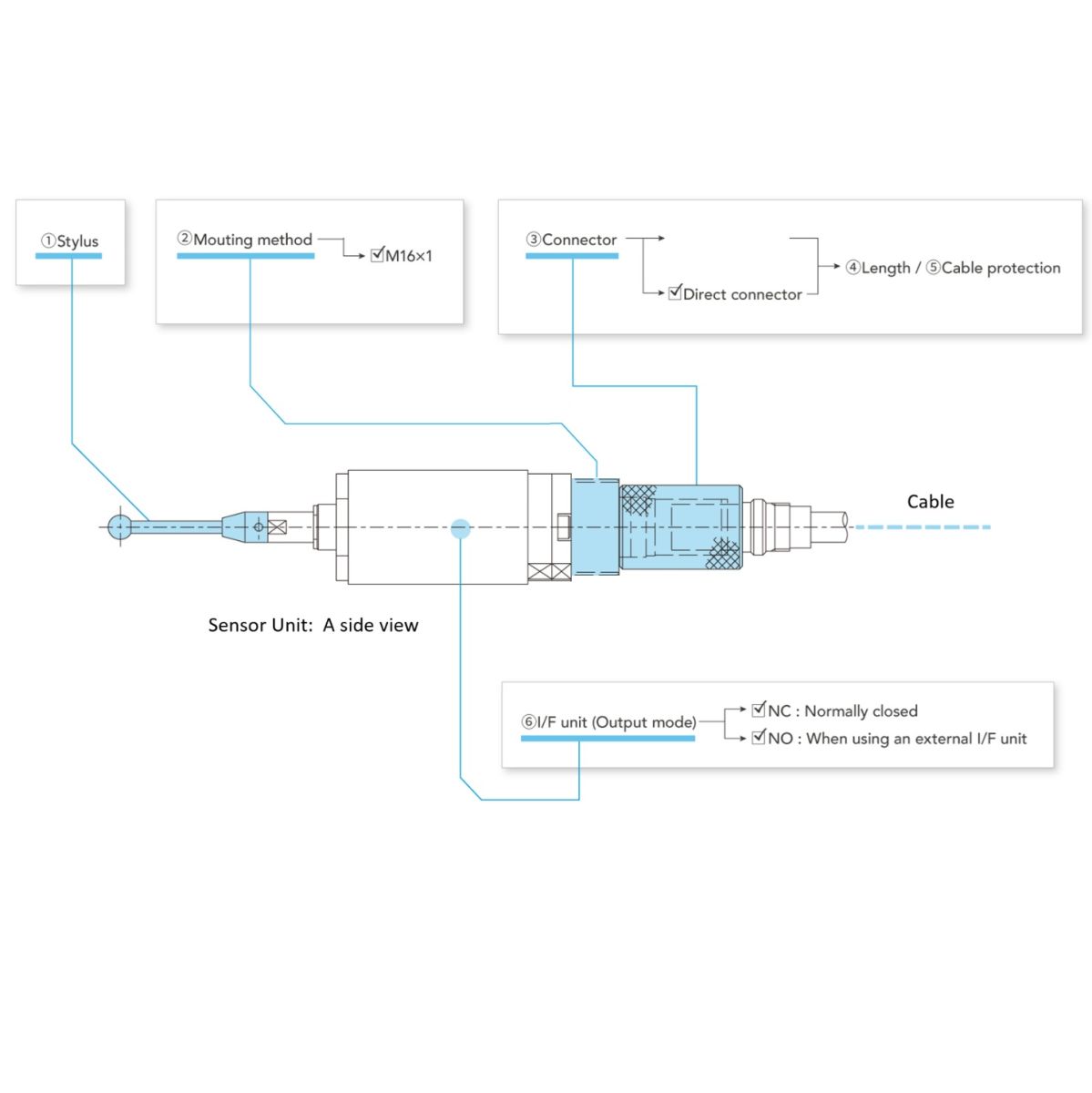

• Connector: Geïntegreerde connector in de behuizing van het apparaat voor snelle wisseling van de probe
• Uitgang direct op de probe: NC (normaal gesloten) (we adviseren om altijd te werken met het meegeleverd interface relais)

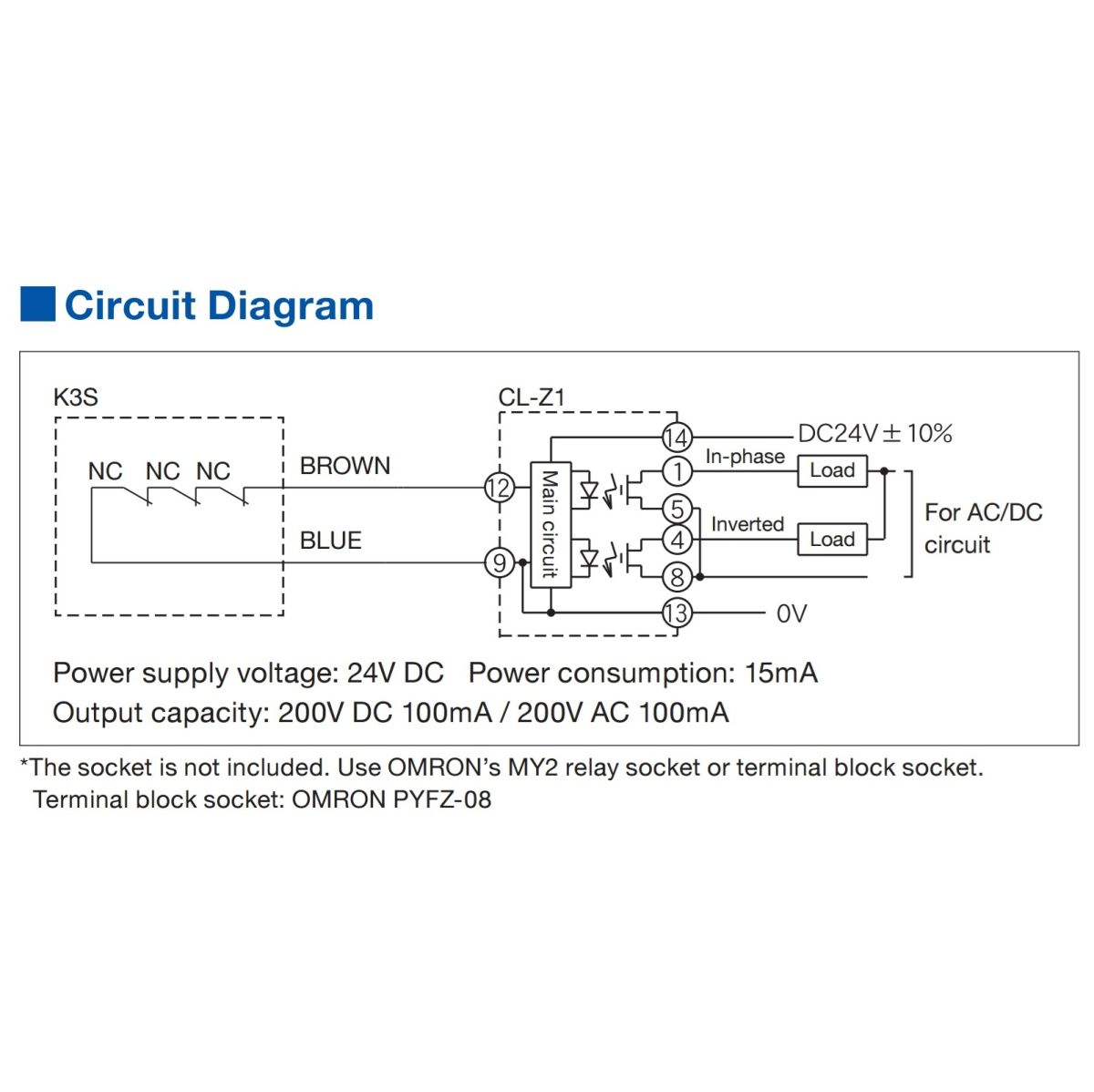

• Uitgang via de meegeleverde CL-Z1 elektronica: NC (normaal gesloten) en NO (normaal gesloten)
• Meegeleverde I/F-interface-eenheid: CL-Z1
• Contactspanning: DC 5V-24V
• Continue stroom: 10 mA of minder
• Inschakelstroom: 20 mA of minder (Beperk de LED-voorwaartse stroom tot minder dan 10 mA)
• Bedrijfstemperatuurbereik: 0-60 graden Celsius (ijsvrij)
• Hoogwaardig product: Gemaakt in Japan
