HUB Shaftcoupler DCNC-D40-L65-B10.00mm

Artikelnummer 1789
DamenCNC
Goed op voorraad Goed op voorraad
Algemene condities
Aantallen 5 - > 5,00 % op de verkoopadviesprijs van € 16,00 € 15,20
Aantallen 10 - > 10,00 % op de verkoopadviesprijs van € 16,00 € 14,40
Aantallen 20 - > 20,00 % op de verkoopadviesprijs van € 16,00 € 12,80
Aantallen 50 - > 30,00 % op de verkoopadviesprijs van € 16,00 € 11,20
16,00 exclusief btw Prijs per stuk
Omschrijving
Bijlagen
Korting
Compatibele HUBS

Deze koppelingen zijn zeer hoge kwaliteit servo koppelingen. De koppelingen kunnen een zeer hoog koppel aan en hebben totaal geen backlash. Wij gebruiken deze koppelingen voor NEMA34 motoren en alle servomotoren. Zie de PDF handleiding en DXF tekeningen voor technische details. Het is mogelijk combinaties van verschillende asdiameters te maken. Bijvoorbeeld een hub van 14mm voor de stappenmotor en een hub van 8mm voor de ballscrew. Voor elke twee hubs is een spider nodig.


Component eigenschappen:

  • Een complete koppeling bestaat uit 2 HUBS en 1 Spider, elke combinatie boorgat kan worden gemaakt. In de tab "compatibele HUBS" kunt u zien welke HUBS en spiders bij deze koppeling passen.  Op deze manier kunt u een complete askoppeling maken.
  • Meerdere afmetingen boorgaten op voorraad, of een aangepaste boring gemaakt op onze draaibank
  • Het boorgat is verkrijgbaar tussen de 8 en 22mm H7 tolerantie
  • Speciale maten verkrijgbaar op bestelling
  • Compenseert axiaal radiaal en hoek fouten
  • Gemakelijk in het onderhoud
  • 40mm diameter lengte 65mm (totale assemblage)
  • Demonteerbaar voor makelijk assemblage

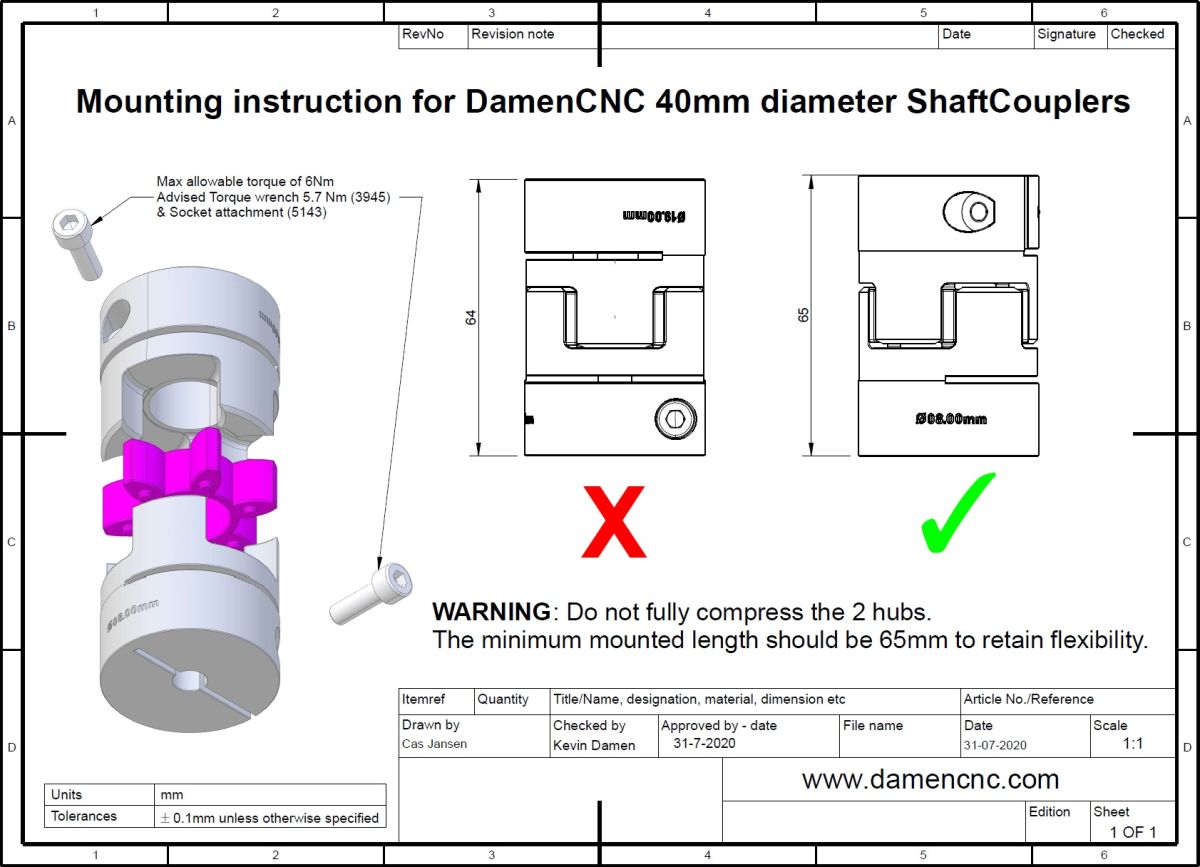

  • Zie de PDF handleiding en DXF tekeningen voor details
  • Nominaal koppel 17Nm (Tkn)
  • Maximaal koppel 34Nm (Tkmax)
  • Inclusief schroef: m5x20 DIN912
  • Aandraaimoment van de schroef  8 (Nm)
  • Traagheidsmoment  per HUB (10-3 kgm2) 0,015
  • Gewicht: 95 gram per HUB
  • Maximale toegestane RPM: 5000
  •  Askoppelingen zijn niet gebalanceerd!


Bijlagen

Hier staan alle bijlagen van dit artikel. Klik op het icoon om deze te downloaden.

1789_DCNC-D40-L65_STEP203.stp 1789 DCNC-D40-L65_STEP203
