HUB ShaftCoupler DCNC-D40-L65-B19.00mm with 6mm Keyway

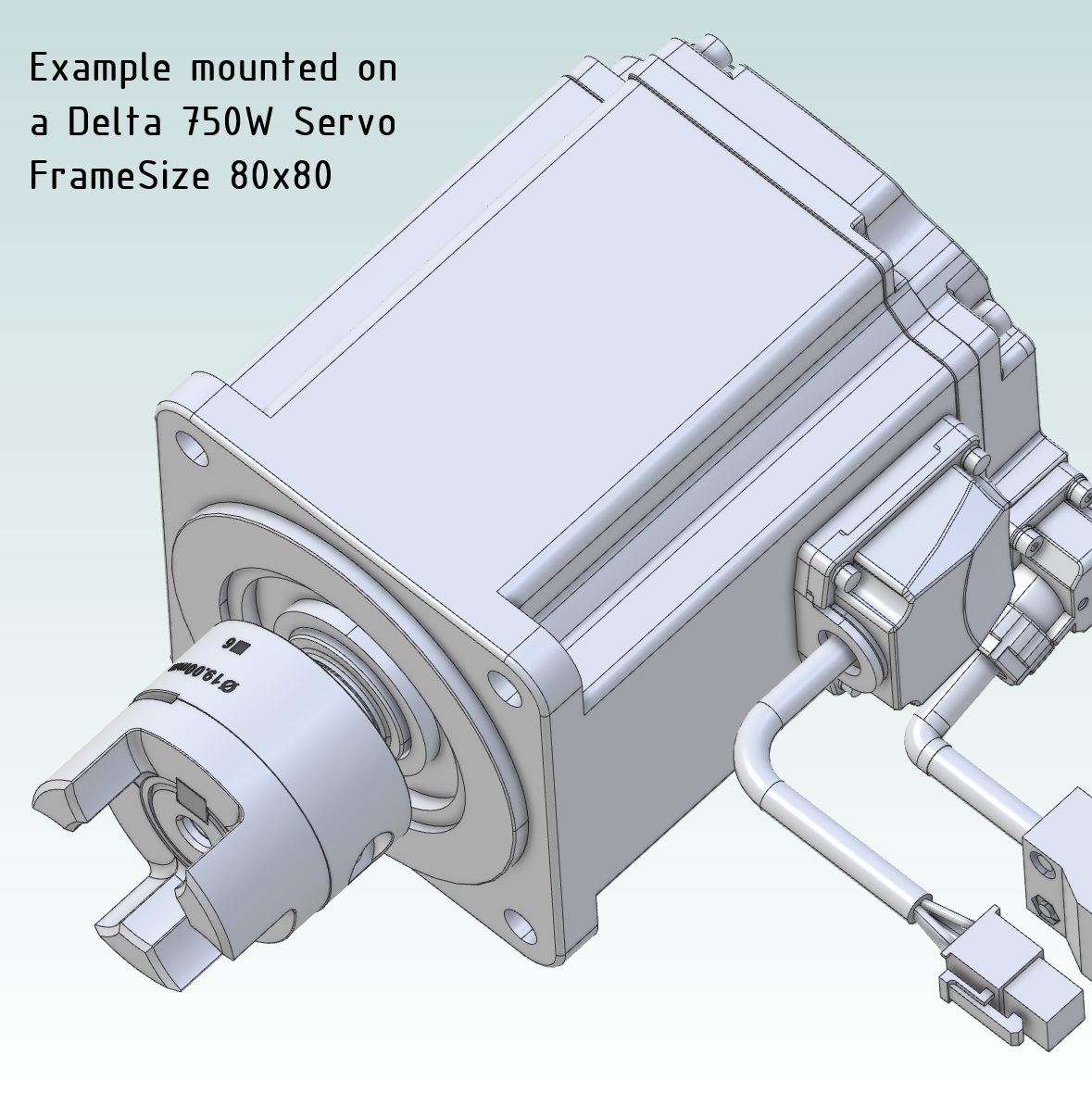

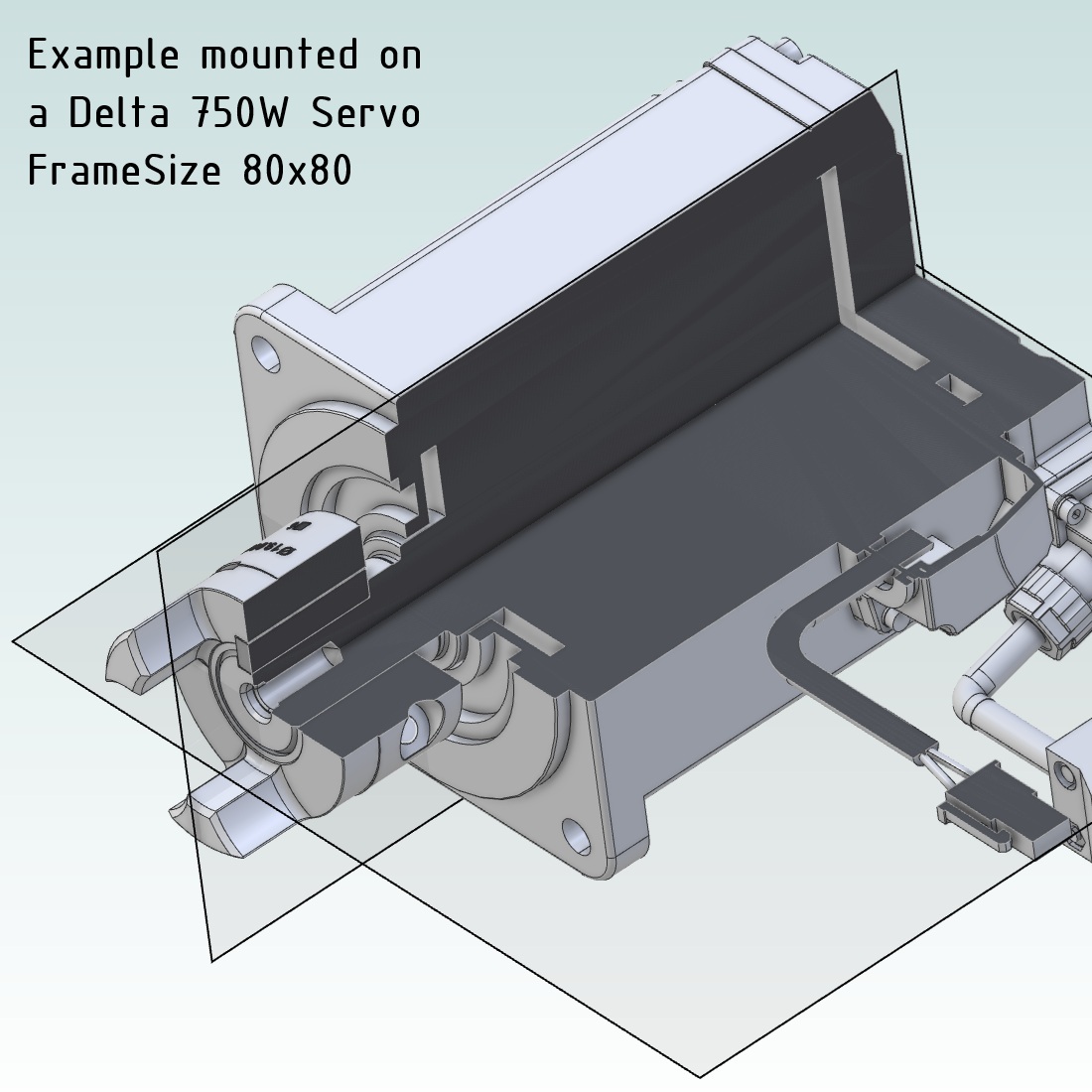

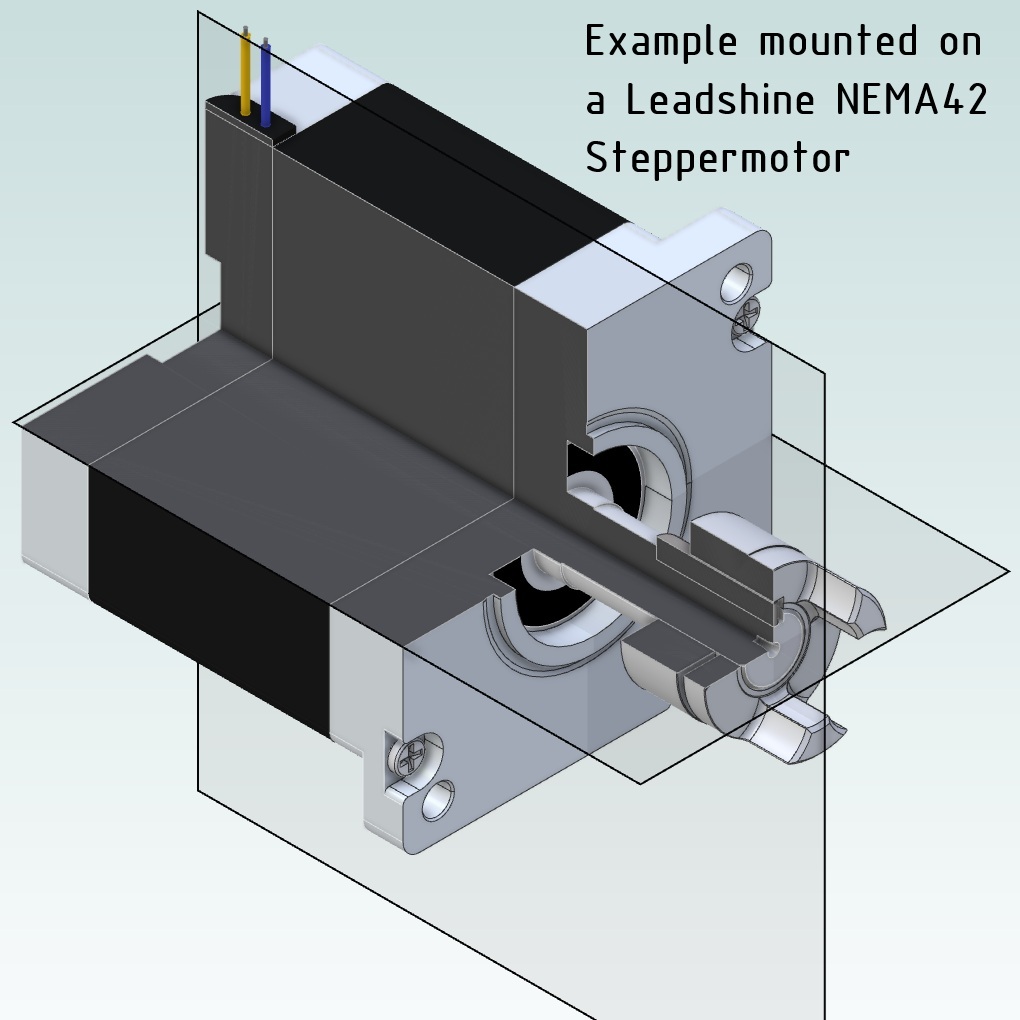

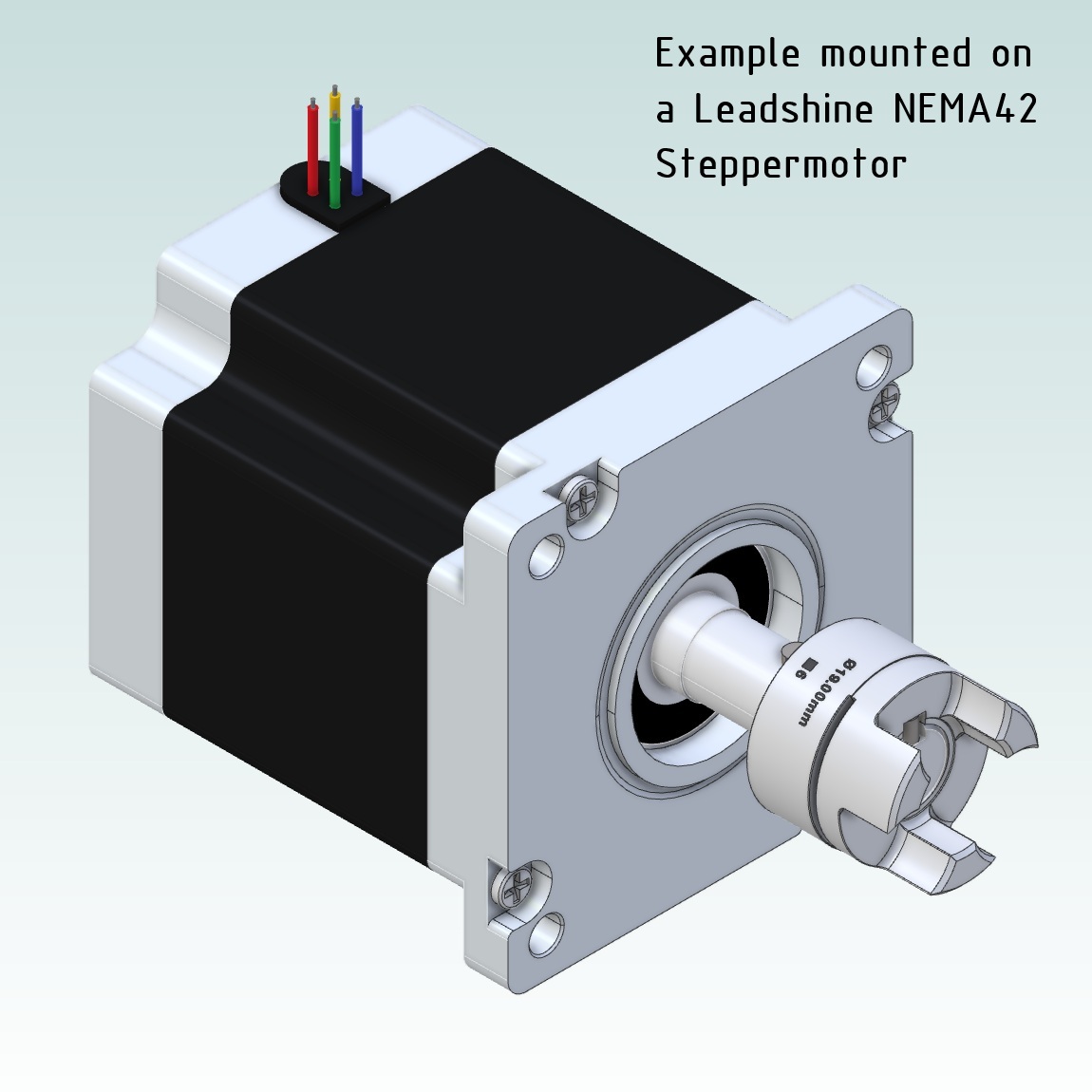

Deze koppelingen zijn zeer hoge kwaliteit servo koppelingen. De koppelingen kunnen een zeer hoog koppel aan en hebben totaal geen backlash. Wij gebruiken deze koppelingen voor NEMA42 motoren en 750W Delta servomotoren. Zie de PDF handleiding en DXF tekeningen voor technische details. Het is mogelijk combinaties van verschillende asdiameters te maken. Bijvoorbeeld een hub van 14mm voor de stappenmotor en een hub van 8mm voor de ballscrew. Voor elke twee hubs is een spider nodig.

Dit is een speciale variant van de as koppeling. Deze heeft naast de klemkoppeling ook een spiebaan. In zijn algemeenheid zijn we tegen het gebruik van spiebanen, in CNC toepassingen omdat deze uiteindelijk altijd gaan wringen en loswerken, door het steeds heen en weer bewegen. Een klemkoppeling zoals wij al jaren bij DamenCNC verkopen is een veel betere koppeling, omdat deze altijd maximaal oppervlak in aanraking heeft met de koppeling , en zich daardoor nooit los zal wringen. We bleven echter de vraag krijgen of we niet ook een klem koppeling konden maken met een spiebaan erin. Immers, alle Leadshine stappenmotoren en ook Delta servomotoren hebben deze ook in de motor-as zitten. De versie zoals wij hem nu verkopen, is bedacht voor een bepaalde manier van gebruiken. Het idee is dat je wrijving/klem koppeling in 99.9% van de gevallen zijn werk doet. In het geval van extreme overbelasting, of als iemand vergeet de klemkoppeling vast te zetten, werkt de spiebaan mee. Je moet het dus zien als backup of als een failsafe. We hebben bewust ook een losse passing op de spie gezet. Zodat je eenvoudig deze over de as van de motor kan zetten, zonder daar hamers of ander gereedschap voor nodig te hebben. Dat is niet wenselijk, omdat de encoders niet tegen de impact kunnen.

Made in Holland: Deze as koppelingen produceren wij al jaren in Nederland, en ook de spiders worden in Nederland gemaakt. Op die manier kunnen we de hoge kwaliteit waarborgen, maar ook korte levertijden hanteren.


Component eigenschappen:

• Boring: 19mm H7
• Spiebaan: 6mm D10 (losse passing)
• Made in Holland: Deze koppelingen produceren wij al jaren in Nederland, en ook de spiders worden in Nederland gemaakt
• Een complete koppeling bestaat uit 2 HUBS en 1 Spider, elke combinatie boorgat kan worden gemaakt. In de tab "compatibele HUBS" kunt u zien welke HUBS en spiders bij deze koppeling passen.  Op deze manier kunt u een complete askoppeling maken.
• Meerdere afmetingen boorgaten op voorraad, of een aangepaste boring gemaakt op onze draaibank
• Het boorgat is verkrijgbaar tussen de 8 en 25mm H7 tolerantie
• Speciale maten verkrijgbaar op bestelling
• Compenseert axiaal radiaal en hoek fouten
• Gemakelijk in het onderhoud
• 40mm diameter lengte 65mm (totale assemblage)
• Demonteerbaar voor makelijk assemblage
• Zie de PDF handleiding en 3D STEP tekeningen voor details
• Nominaal koppel 17Nm (Tkn)
• Maximaal koppel 34Nm (Tkmax)
• Inclusief schroef: m5x16 DIN912
• Aandraaimoment van de schroef 8 (Nm)
• Traageheidsmoment per HUB (10-3 kgm2) 0,015
• Gewicht: 95 gram per HUB
• Maximale toegestane RPM: 5000
• LET OP: Askoppelingen zijn niet gebalanceerd!
