Stepper Drive EM1-870 80V 7,0A (2phase)

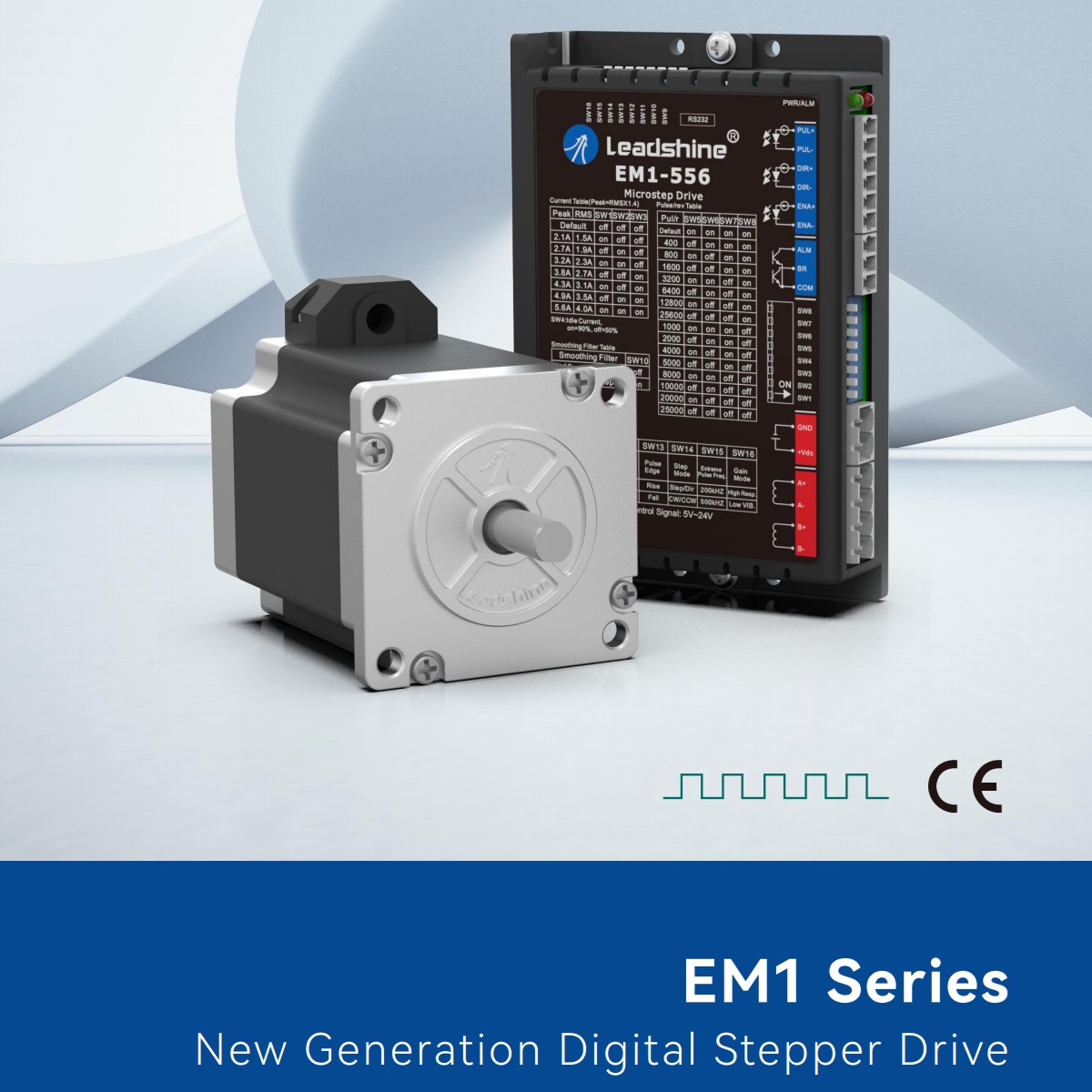

Aangezien chips en software continu worden verbeterd heeft Leadshine de nieuwe EM1 serie stappenmotor drivers ontwikkeld. Deze nieuwe drives behouden niet alleen de kenmerken van de EM-S en DM serie, zoals betrouwbaarheid, laag geluidsniveau, beperkte warmteontwikkeling en weinig vibratie, maar voegen ook nieuwe functies toe zoals alarm, rem, afvlakkingstijd, etc. Naast technische vernieuwingen heeft Leadshine ook gewerkt om de productie te optimaliseren, zodat de prijzen ook gunstiger zijn. Daardoor krijg je dus veel voor weinig bij deze drivers. De prijzen liggen significant lager dan bij de voorgaande series.

Technische verbeteringen tov EM-S series:

• Automatische detectie van 5 of 24VDC op de Stap en richting ingangen, dus geen serie weerstanden meer nodig, en ook geen keuze schakelaar
• 2de rij met dipswitches, met extra functies, zoals 200/500khz keuze, filtering, alarm NO of NC, etc
• Keuze tussen 2 modi: een hoge respons modus voor een supersnelle reactie, of een lage vibratie modus. Deze laatste maakt gebruik van een geïntegreerd anti resonantie-algoritme om vibraties bij lage snelheden te verminderen.
• Geïntegreerde S-curve voor acceleratie en deceleratie
• Ingebouwde micro stroom schaal voor vloeiende bewegings curve.
• Lagere bedrijfstemperatuur van de motor, zeer nauwkeurige stroomregeling, onderdrukking van elektromagnetische ruis, en daardoor een lagere motortemperatuur

De EM1-870 kan eenvoudig 2-fase en 4-fase stappenmotoren aandrijven, met een zeer beperkte warmteontwikkeling en geluidsniveau. De drive kan een ingangsspanning aan van 24-80VDC en heeft een uitgaande stroom van 0.5-7.0A.  Het type aansturing (stap/richting of CW/CCW) en de stroominstellingen kunnen eenvoudig via DIP switches worden ingesteld. Dit maakt de EM1-870 de ideale keuze voor vele toepassingen die een eenvoudige stap/richting of CW/CCW besturing van NEMA 23 en NEMA 34 stappenmotoren vereisen.

Component eigenschappen:

• Stap & Richting (PUL/DIR) of CW/CCW (dubbele puls) aansturing
• Ingangsspanning: 24-80VDC
• Uitgaande stroom: 0.5-7.0A via software of 1.4-7.0A(piek) instelbaar via DIP switches
• Maximale stapfrequentie instelbaar: 200kHz of 500khz (dipswitch SW15)
• Stuurspanning: 5VDC tot 24VDC. Het is niet meer nodig om dit met een dipswitch in te stellen, het werk altijd, driver detecteert het zelf
• 16 microstep instellingen van 200-51.200 via software of 200-25.600  instelbaar via DIP switches (SW5, SW6,SW7,SW8)
• Configureerbare afstellingstijd van het stuurcommando om motorvibraties te verminderen
• Automatische ruststroomreductie tot 50% of 90% via SW4
• Handige zelftest (auto tuning) voor eenvoudige diagnose SW11
• Anti-Resonantie voor optimaal koppel, extra soepele beweging, lage warmteontwikkeling en geluid SW16
• Soft-start zonder sprong bij inschakelen
• Optisch ontkoppelde ingangen
• Fout uitgang en Rem uitgang
• Bescherming tegen over-voltage en over-current
• Compatibel met oudere Leadshine producten ND/M/DM/EM-S series
• Prestaties verbeterd met 10%-25% (minder warmte ontwikkeling en minder vibraties)
• Prijsgunstig model, drivers zijn aanzienlijk goedkoper dan de voorgangers (door grotere productieaantallen)
• CE-gecertificeerd en voldoet aan RoHS
